Brancher un contacteur jour/nuit : le schéma pas à pas

Le schéma de branchement d’un contacteur jour/nuit tient en deux circuits. Une commande en 230 V alimente la bobine, bornes A1 et A2. La puissance traverse les bornes 1, 2, 3 et 4 jusqu’à ton chauffe-eau. Je te conseille de séparer ces deux circuits dans ta tête avant de saisir un tournevis : presque toutes les erreurs viennent d’un mélange entre la commande et la puissance.

Quel est le schéma de branchement d’un contacteur jour/nuit ?

Le contacteur joue le rôle d’un interrupteur télécommandé. Quand le compteur annonce les heures creuses, la bobine reçoit la tension et les contacts se ferment : ton ballon chauffe. Hors heures creuses, la bobine retombe et le ballon s’arrête. Voici le schéma branchement contacteur jour nuit, borne par borne, pour un modèle bipolaire 25 A.

Lis ce tableau avec le flanc de ton appareil sous les yeux. Les fabricants gravent leur propre schéma sur le boîtier, et c’est lui qui fait foi si ton modèle diffère de celui décrit ici.

Pourquoi installer un contacteur sur un ballon ?

Un ballon stocke la chaleur : il peut donc chauffer la nuit et servir toute la journée. Le calcul est simple. Pour passer 200 litres de 15 °C à 55 °C, il faut environ 200 × 4,18 × 40 ÷ 3 600, soit 9,3 kWh. À 2 200 W, la chauffe dure un peu plus de 4 heures. Sans contacteur, ces kilowattheures partent au prix des heures pleines à chaque relance de la journée. Avec lui, tu les déplaces vers la plage la moins chère, sans changer tes habitudes de douche.

Pourquoi prévoir deux protections ?

Le fil de commande est fin : il a son propre disjoncteur de 2 A. Le circuit de puissance obéit à la norme NF C 15-100 : un câble de 2,5 mm², un disjoncteur de 20 A au maximum et une protection différentielle de 30 mA. Chaque fil reçoit la protection adaptée à sa section, et un défaut sur le ballon ne s’étend pas à la commande.

Quel matériel prévoir avant de toucher au tableau ?

Rassemble tout avant de couper le courant : tu limites le temps passé devant un tableau ouvert. Voici ce que je recommande d’avoir sous la main pour ce chantier.

• un contacteur jour/nuit bipolaire de 25 A, avec sélecteur trois positions ;
• un disjoncteur 2 A pour la commande ;
• un disjoncteur 20 A dédié au chauffe-eau, avec un différentiel 30 mA de type A si le tableau n’en compte pas ;
• du fil de 2,5 mm² pour la puissance et du 1,5 mm² pour la commande, avec embouts ;
• un testeur de tension bipolaire (un simple tournevis détecteur ne suffit pas) ;
• un tournevis isolé, une pince à dénuder et des étiquettes pour repérer chaque départ.

Garde ces outils au même endroit. Mon astuce pour stocker tous mes outils sans m’y perdre marche très bien avec un testeur de tension, qu’on cherche toujours au pire moment.

📏 Retiens le trio de la norme : 2,5 mm² de section, 20 A de calibre maximum, 30 mA de sensibilité différentielle. Si l’un des trois manque sur ton circuit de chauffe-eau, corrige-le avant d’installer le contacteur.

Quel contacteur choisir ?

Calcule d’abord l’intensité. Un ballon de 200 litres de 2 200 W tire environ 9,6 A sous 230 V : un modèle de 25 A te laisse une belle marge. Choisis un bipolaire en monophasé. En triphasé, il te faut un modèle tripolaire ou tétrapolaire adapté à ton ballon. Préfère aussi un contacteur avec sélecteur manuel : sans lui, tu ne peux pas forcer la chauffe un soir d’hiver.

Un conseil de prudence sur la puissance : le calibre du contacteur ne remplace jamais celui du disjoncteur. Il se dimensionne pour le courant du ballon, jamais pour celui du fil.

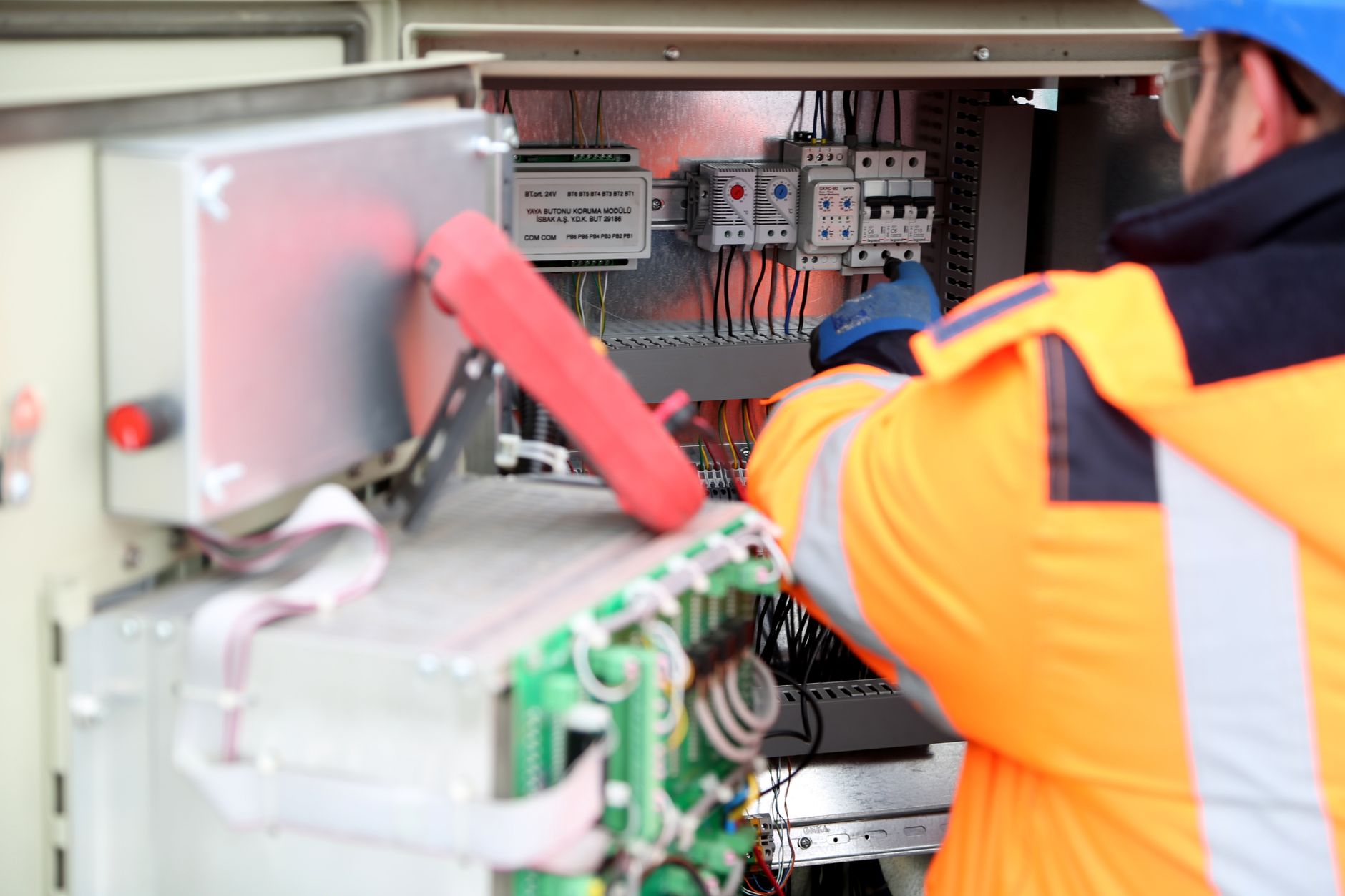

Comment brancher le contacteur étape par étape ?

La règle de départ ne change pas d’un chantier à l’autre : tu sais déjà couper le courant au disjoncteur pour changer une ampoule. Ici, tu ajoutes une vérification. La norme NF C 18-510 encadre le travail des professionnels sur les ouvrages électriques, et elle impose de séparer, condamner, puis vérifier l’absence de tension. Applique la même discipline chez toi.

⚠️ L’interrupteur général ne remplace pas la vérification. Un disjoncteur mal étiqueté ou un circuit repiqué ailleurs peut conserver sa tension : contrôle avec ton testeur bipolaire avant de dévisser la moindre borne.

1. Coupe le disjoncteur de branchement, condamne-le avec un ruban ou une étiquette, puis vérifie l’absence de tension sur chaque conducteur.
2. Clipse le contacteur sur le rail, à côté du disjoncteur du chauffe-eau.
3. Câble la puissance : phase du disjoncteur 20 A sur la borne 1, borne 2 vers le ballon, neutre de la borne 3 à la borne 4.
4. Câble la commande : signal heures creuses du compteur, puis disjoncteur 2 A, puis borne A1. Relie A2 au neutre.
5. Étiquette chaque fil, ferme le tableau, remets le courant et passe le sélecteur en marche forcée pour vérifier que le ballon chauffe. Repasse ensuite en position automatique.

Prends une photo du tableau avant de démonter quoi que ce soit. Elle te sert de plan de retour si un fil se déplace, et elle rassure un électricien si tu dois l’appeler après coup.

Quelles erreurs reviennent le plus souvent ?

Trois fautes dominent. La première : inverser la phase et le neutre sur la bobine, ce qui laisse la commande sous tension quand le contacteur est ouvert. La deuxième : alimenter A1 directement depuis le disjoncteur au lieu de passer par le signal heures creuses. Le contacteur colle alors en permanence, et tu ne le découvres qu’à la facture. La troisième : serrer l’isolant du fil sous la vis au lieu du cuivre. Dénude juste ce qu’il faut pour que le conducteur touche le fond de la borne, puis tire sur chaque fil après serrage.

Cette vidéo montre le câblage complet d’un contacteur pour chauffe-eau. Compare-la avec ton propre tableau avant de commencer, surtout pour repérer où part le fil de commande.

Comment le contacteur suit-il le Linky et les nouvelles heures creuses ?

Le contacteur ne connaît pas l’heure : il obéit à un signal. Sur un compteur Linky, ce signal sort des bornes C1 et C2, un contact sec que le réseau pilote selon tes plages d’heures creuses. Si l’accès à ces bornes t’oblige à déplomber un cache, ce n’est plus ton chantier : appelle ton fournisseur ou un électricien.

Les plages changent. Selon Service-Public (article du 2 octobre 2025), Enedis et la CRE répartissent désormais les 8 heures creuses quotidiennes sur deux périodes : la nuit entre 23h et 7h avec au moins 5 heures consécutives, puis la journée entre 11h et 17h avec jusqu’à 3 heures. Environ 11 millions de foyers sont concernés, de façon progressive entre le 1er novembre 2025 et fin 2027.

Cette nouvelle répartition a une conséquence concrète sur le dimensionnement. Une plage de journée de 3 heures fournit au mieux 6,6 kWh à un ballon de 2 200 W, soit moins que les 9,3 kWh d’une chauffe complète. Le bloc nocturne d’au moins 5 heures, lui, apporte 11 kWh : il suffit seul à réchauffer la cuve. Tu peux laisser le contacteur en automatique, sans forcer la chauffe, tant que ta consommation d’eau chaude ne dépasse pas l’ordinaire.

Voici ce que ça change pour toi, et c’est l’angle que les tutoriels du moment ignorent. Un contacteur piloté par le contact sec suit les nouvelles plages sans que tu touches à rien. Un chauffe-eau commandé par un programmateur ou une prise connectée, lui, garde ses anciens horaires jusqu’à ce que tu les reprogrammes. Enedis transmet les nouvelles plages aux fournisseurs six mois avant la mise à jour, et ceux-ci préviennent leurs clients au moins un mois avant.

✅ Relève les plages inscrites sur ta facture ou dans ton espace client, et note la date de ton prochain changement. Si ton ballon chauffe en pleine journée après cette date, c’est normal : ce sont les nouvelles heures creuses de 11h à 17h.

Le réflexe de coupure vaut pour tout appareil fixe. Il s’applique déjà quand on veut démonter un store Velux motorisé, et il s’applique encore plus devant un ballon de 2 200 W.

Que vérifier si le chauffe-eau ne chauffe plus ?

Que signifient les positions automatique, marche forcée et arrêt ?

Le sélecteur du contacteur offre trois positions. En automatique, le signal heures creuses décide. En marche forcée, le contacteur garde ses contacts fermés et le ballon chauffe quelle que soit l’heure, ce qui dépanne après une grosse consommation d’eau chaude, mais facture ce courant au tarif des heures pleines. En arrêt, le contacteur garde ses contacts ouverts : coupe le ballon ainsi pendant une absence longue.

Comment contrôler le montage après la première nuit ?

Laisse le sélecteur en automatique et vérifie le lendemain matin que l’eau du ballon est chaude. Contrôle en début de soirée, en heures pleines : le ballon ne doit plus chauffer, et le voyant du contacteur doit indiquer l’ouverture des contacts. Si l’eau est froide au matin, c’est le signe d’une commande absente. Si le ballon chauffe encore en heures pleines, le contacteur colle en permanence ou la commande est mal alimentée.

Comment savoir si le contacteur est hors service ?

Passe d’abord le sélecteur en marche forcée. Si l’eau chauffe, le contacteur ferme bien ses contacts et le défaut vient de la commande : signal absent, disjoncteur 2 A déclenché ou fil desserré sur A1. Si rien ne chauffe, le défaut vient du circuit de puissance ou du ballon lui-même. Mesurer la tension sur A1 et A2 pendant les heures creuses se fait sous tension : sans habitude de ce geste, fais-le faire par un électricien.

Un dernier point si tu viens de vidanger le ballon ou de couper l’eau chaude : ne rétablis jamais le courant avant que la cuve soit pleine. Une résistance qui chauffe à sec grille en quelques minutes.

Contacteur jour/nuit ou horloge modulaire ?

Une horloge modulaire coupe et ferme le circuit à des heures programmées par toi. Elle fonctionne sans le compteur, mais elle ignore les changements de plages décidés par Enedis. Avec le contact sec, le contacteur suit le réseau. Je préfère donc le contacteur dès que ton abonnement comprend les heures creuses, et je réserve l’horloge aux logements dont le compteur n’offre pas ce contact. Dans ce cas, note la date du changement de plages dans ton agenda pour reprogrammer l’horloge.

Peut-on brancher un chauffe-eau sans contacteur jour/nuit ?

Oui, techniquement. Le ballon se raccorde alors directement sur son circuit dédié et chauffe à toute heure. Tu perds l’économie des heures creuses, puisque le ballon consomme aussi au tarif des heures pleines. Je ne retiens cette solution que pour un abonnement sans option heures creuses. Si ton contrat les comprend, le contacteur offre la solution la plus simple à rentabiliser.
